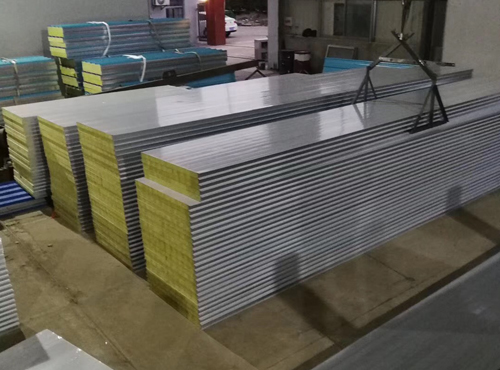

巖棉芯材為非烯燒材料，巖棉夾芯板具有超過1000攝氏度的耐火能力。據(jù)意大利權(quán)威機(jī)構(gòu)Istituto GiordanoS.P.A測定，巖棉夾芯面板和墻板耐火極限為100mm厚（REL）120分鐘、75mm厚（REL）60分鐘、50mm厚（REL）30分鐘、50-70-100mm厚巖棉夾芯板的耐火等級為0/1級（其耐火等級由高到低依次分為0、1、2、3、4、5級）

　　鋁合金熔點采用耐火極限這個指標(biāo)來衡量胞狀鋁合金的耐火性能,用有限元分析方法計算了溫度場及耐火極限.胞狀鋁合金具有很好的耐熱性能,以略高于鋁合金熔點的溫度660°C加熱時,厚為26mm、孔隙率為76%的胞狀鋁合金的耐火極限為無限長,且形狀不發(fā)生變化;要使胞狀鋁合金的背面溫度達(dá)到熔點,必須提高加熱溫度.胞狀鋁合金在高于710°C的溫度下加熱,其體積發(fā)生收縮,且收縮率隨溫度升高而增大.

　　常用建筑構(gòu)件的耐火極限

　　一、墻的耐火極限

　　1、普通粘土磚墻、鋼砼墻的耐火極限大量試驗證明，耐火極限與厚度成正比。 厚度（mm） 120 180 240 370 耐火極限（h） 2.50 3.50 5.50 10.50 2、加氣砼墻的耐火極限 耐火極限與厚度也基本是成正比。 如加氣砼砌塊墻（非承重墻） 厚度（mm） 75 100 200 耐火極限（h） 2.50 6.00 8.00 3、輕質(zhì)隔墻 木龍骨——鋼絲網(wǎng)抹灰：0.85h 石膏板：0.30h 水泥刨花板：0.30h 板條抹灰：0.85h 鋼龍骨——單層石膏板 雙層石膏板：1.00h以上 4、金屬墻板的耐火極限 采用鋁、鋼、鋁合金等薄板作兩面，中間或是空氣層或填礦棉、巖棉等隔熱材料，彩鋼巖棉板耐火極限可達(dá)1.50~2.00h。

　　二、柱的耐火極限

　　1、鋼砼柱的耐火極限 在通常情況下隨柱截面增大而增大。截面積（mm×mm) 耐火極限（h） 200×200 1.40h 300×300 3.00h 370×370 5.00h 2、鋼柱的耐火極限：0.25h

　　三、梁的耐火極限 1、鋼砼梁的耐火極限主要取決于主筋保護(hù)層的 厚度。 如非預(yù)應(yīng)力鋼砼簡支梁： 保護(hù)層厚度（mm） 10 20 25 30 耐火極限（h） 1.20 1.75 2.00 2.30 2、無保護(hù)鋼梁耐火極限為0.25h。

　　四、樓板的耐火極限 簡支鋼砼圓孔空心板 保護(hù)層厚度（mm） 10 20 30 耐火極限（h） 0.9 1.25 1.50 預(yù)應(yīng)力鋼砼圓孔空心板 保護(hù)層厚度（mm） 10 20 30 耐火極限（h） 0.4 0.7 0.85

　　五、吊頂?shù)哪突饦O限

　　木吊頂擱柵——鋼絲網(wǎng)抹灰：0.25h 　板條抹灰：0.25h 紙面石膏板：0.25h 鋼吊頂擱柵——石棉板：0.85h 雙層石膏板：0.30h 鋼絲網(wǎng)抹灰：0.25h

　　六、屋頂承重構(gòu)件——屋架

　　無保護(hù)鋼屋架的耐火極限為0 .25h；鋼砼屋架的耐火極限主要取決于保護(hù)層厚度，一般保護(hù)層厚度為25~30mm，耐火極限為1.50~1.70h。

　　第四節(jié)  影響構(gòu)件耐火極限的因素及提高構(gòu)件耐火極限的措施

　　一、影響構(gòu)件耐火極限的因素 （一）完整性 1、砼的含水量 2、構(gòu)件的接縫或填縫材料 （二）絕熱性 1、材料的導(dǎo)溫系數(shù) 2、構(gòu)件的厚度 （三）穩(wěn)定性 1、構(gòu)件材料的燃燒性能 2、有效荷載量 3、鋼材品種 4、實際材料強(qiáng)度 5、截面形狀與尺寸 6、配筋方式 7、配筋率 8、表面保護(hù) 9、受力狀態(tài) 10、支承條件

　　二、提高構(gòu)件耐火極限的措施

　　1、處理好接縫，防止出現(xiàn)穿透性裂縫；

　　2、使用導(dǎo)熱(溫)系數(shù)低的材料或加大構(gòu)件厚度；

　　3、使用不燃材料；

　　4、構(gòu)件表面抹灰或噴涂防火涂料；

　　5、加大構(gòu)件截面，主要是加大寬度；

　　6、配16Mn、15MnV鋼，把粗筋置于內(nèi)層，細(xì)筋置于外層；

　　7、提高鋼筋、砼的強(qiáng)度等級；

　　8、改變支承條件，增加約束。
